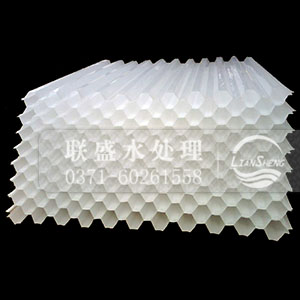

蜂窝斜管用于辐流式蜂窝斜管沉淀池中

      辐流式蜂窝斜管沉淀池 辐流式蜂窝斜管沉淀池是一种大型沉淀池，池径可达 100m，池周水深 1.5～ 3.0m。有中心进水与周边进水两种型式， 沉淀于池底的污泥一般采用刮泥机刮除。刮泥机由刮泥板和桁架组 成，刮泥板固定在桁架底部，桁架绕池中心缓慢地转动，将沉于池底 的污泥推入池中心处的泥斗中，污泥在泥斗中可利用静水压力排出， 亦可用污泥泵抽吸。对辐流式沉淀而言，目前常用的刮泥机械有中心 传动式刮泥机和吸泥机以及周边传动式的刮泥机与吸泥机等。 为了刮 泥机的排泥要求，辐流式沉淀池的池底坡度平缓，常取 i=0．05。当池径较小时，亦有采用多斗排泥。这一形式的污泥斗 与竖流式沉淀池相似。


      周边进水辐流式沉淀池的人流区在构造上有两个特点： ①进水槽断面 较大，而槽底的孔口较小，布水时的水头损失集中在孔口上，故布水 比较均匀；②进水挡板的下沿深入水面下约 2／3 深度处，距进水孔口有一段较长的距离， 这有助于进一步把水流均匀地分布在整个人流 区的过水断面上，而且废水进入蜂窝斜管沉淀区的流速要小得多，有利于悬浮颗粒的沉淀。池子的出水槽长度约为进水槽的 1／3 左右，池中水流的速度，从低到高。但生产实践表明，这种型式的池子并没有取得预想的效果。
